JD12864G6-4

  • 功能特征
  • 规格参数



一、概述

JD12864G6-3是一种图形点阵液晶显示模块,采用COG工艺,整个模块的控制驱动都由ST7565R一个IC完成。可完成图形显示,也可以以图形方式显示8×4个(16×16点阵)汉字或16×4个(8×16点阵)字符。

主要技术参数和性能:

  1. 工作电压(VDD):3.3V
  2. 显示内容:128(列)×64(行)点
  3. 全屏幕点阵
  4. 采用4线SPI串行接口
  5. 具有显示开/关、正常/反白显示、页地址和列地址设置、显示起始行设置、LCD偏压比设置、对比度调节、SEG和COM驱动方向设置、省电模式等功能
  6. LCD操作电压9.3V,占空比1/65,偏压比1/9
  7. 工作温度:-20°C~+70°C;存储温度:-30°C~+80°C

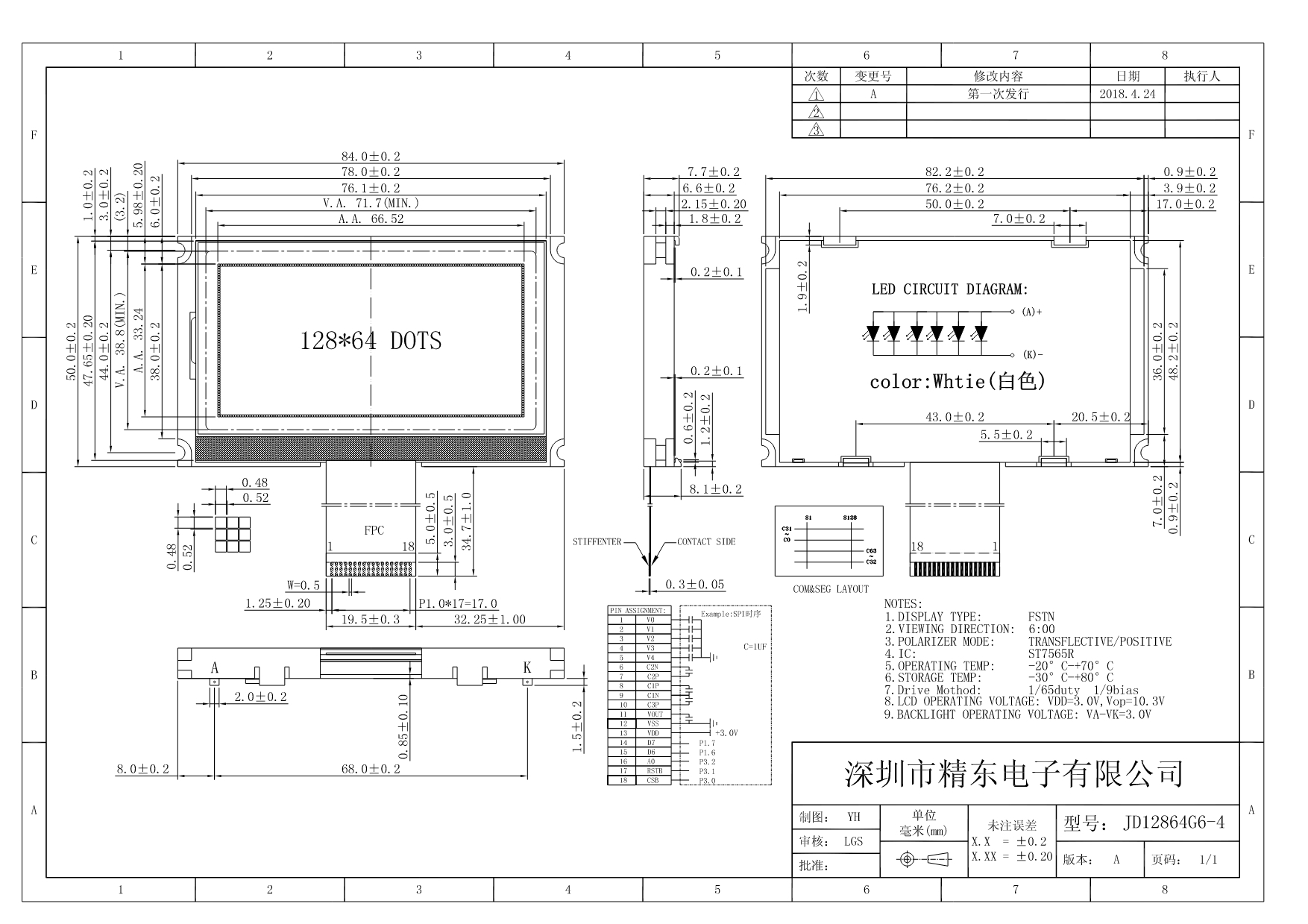

备注12864G6-3和12864G6-4外形结构一样,COM和SEG走线不一样。
